Unit

产品单元

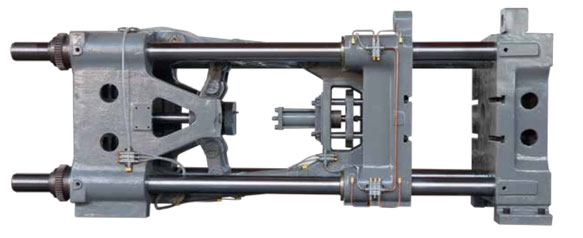

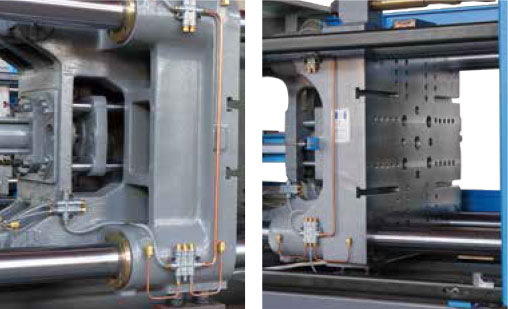

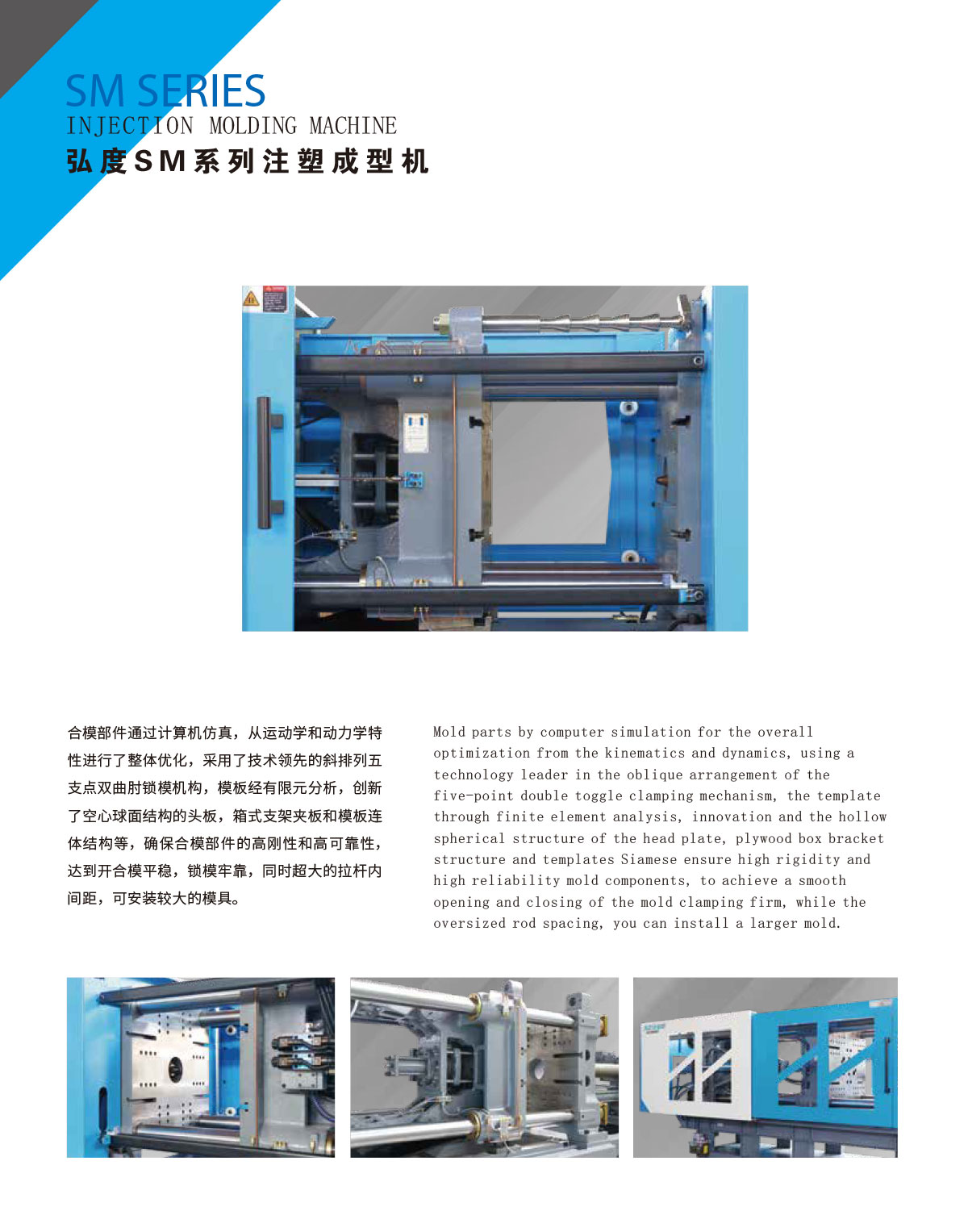

 CLAMPING锁模机构



合模部件通过计算机仿真,从运动学和动力学特性进行了整体优化,采用了技术领先的斜排列五支点双曲肘锁模机构,模板经有限元分析,创新了空心球面结构的头板,箱式支架夹板和模板连体结构等,确保合模部件的高刚性和高可靠性,达到开合模平稳,锁模牢靠,同时超大的拉杆内间距,可安装较大的模具。

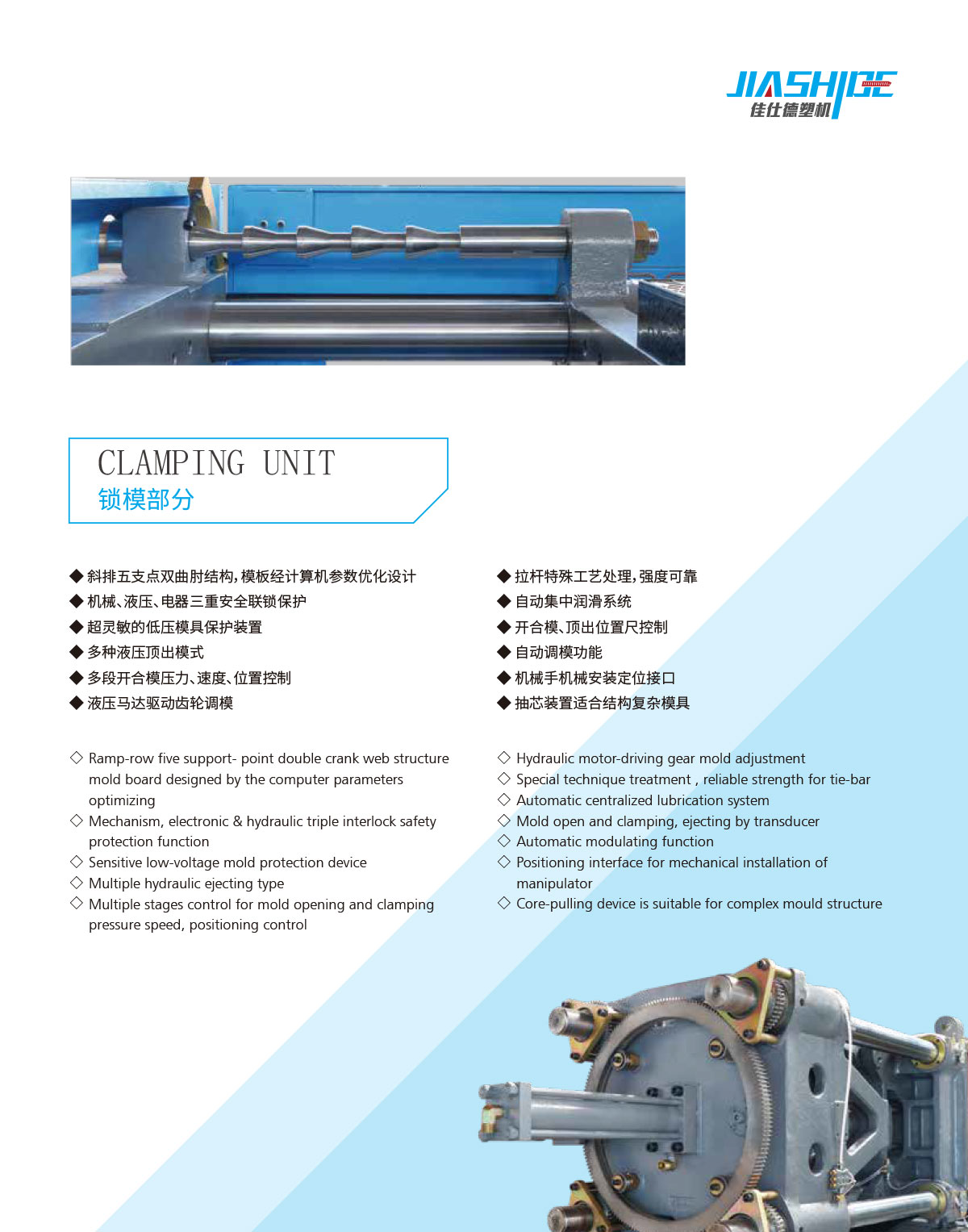

 特点 FEATURES

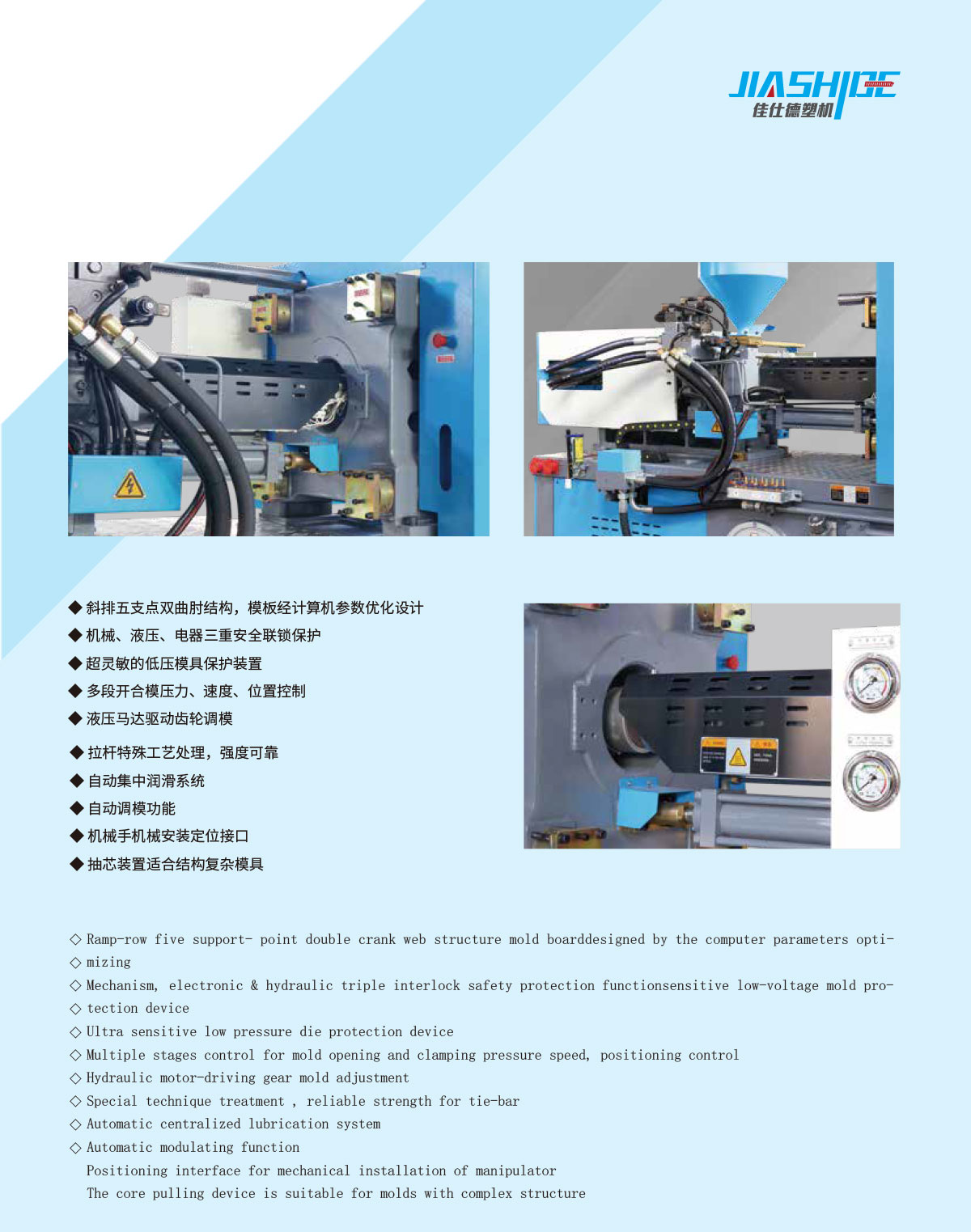

- 斜排五支点双曲肘结构,模板经计算 机参数优化设计
- 机械、液压、电器三重安全联锁保护
- 超灵敏的低压模具保护装置
- 多种液压顶出模式

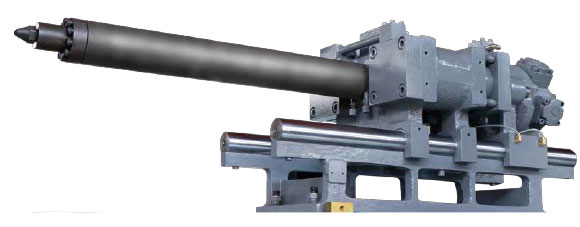

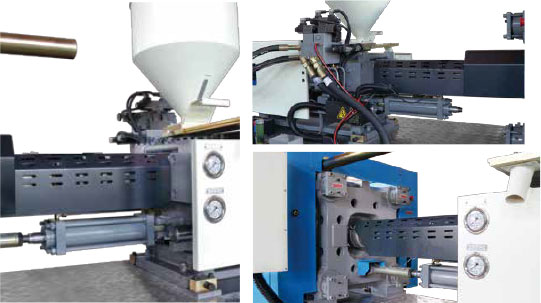

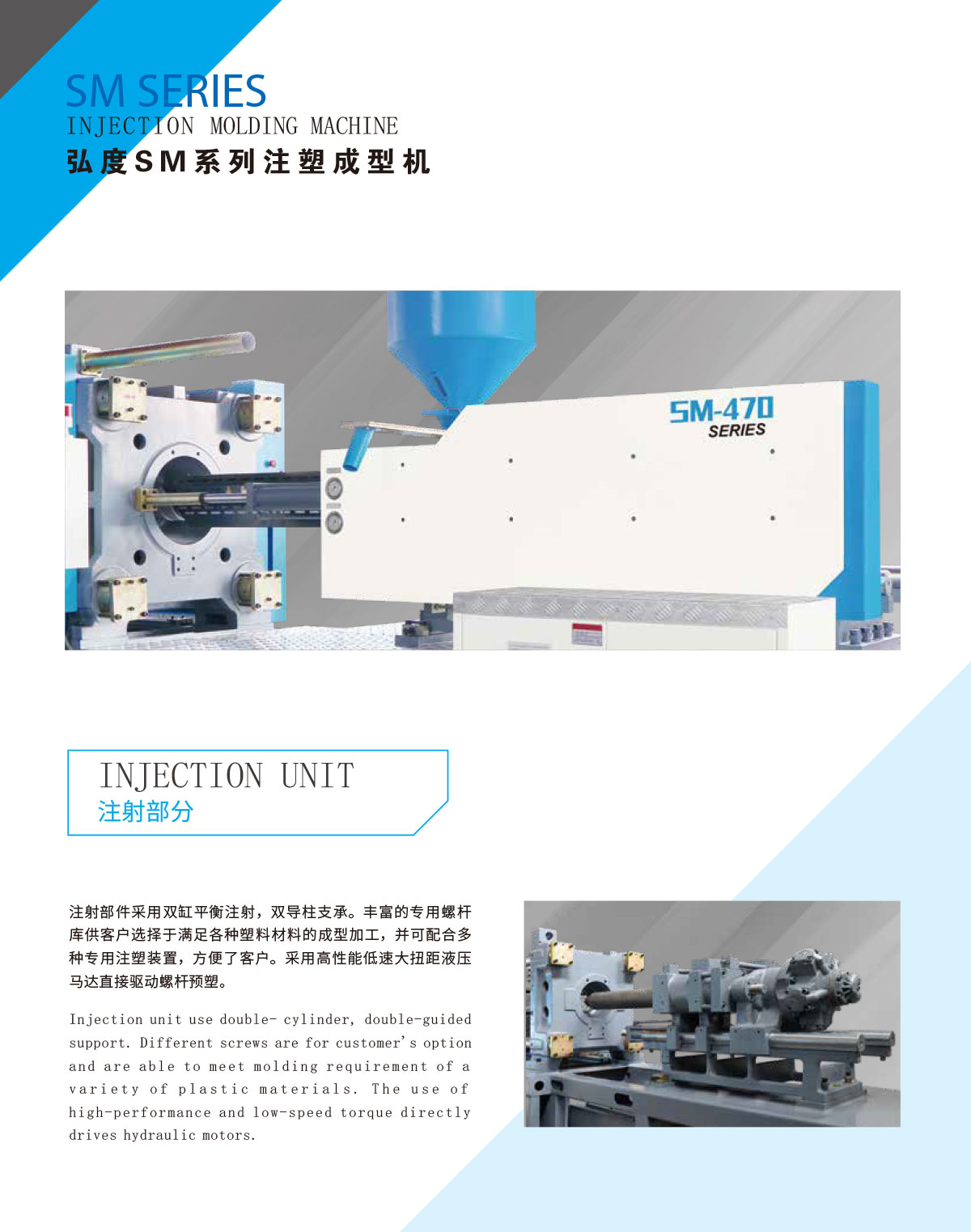

 INJECTION注射装置



注射部件采用双缸平衡注射,双导柱支承。丰富的专用螺杆库供客户选择于满足各种塑料材料的成型加工,并可配合多种专用注塑装置,方便了客户。采用高性能低速大扭距液压马达直接驱动螺杆预塑。


 特点 FEATURES


- 大扭距液压马达预塑质量稳定,高精度电子尺位置检测,计量准确。
- 多级预塑背压和预塑速度电脑控制,螺杆预塑防流涎和自动清料。
- 防止冷料启动功能,确保螺杆、料筒不手损害。
- 以 PID 温度控制,可精确掌握料筒温度。

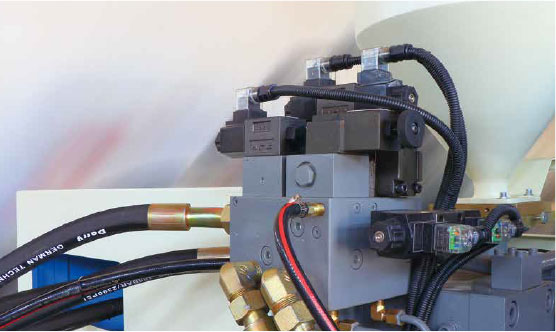

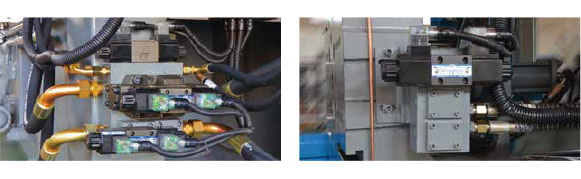

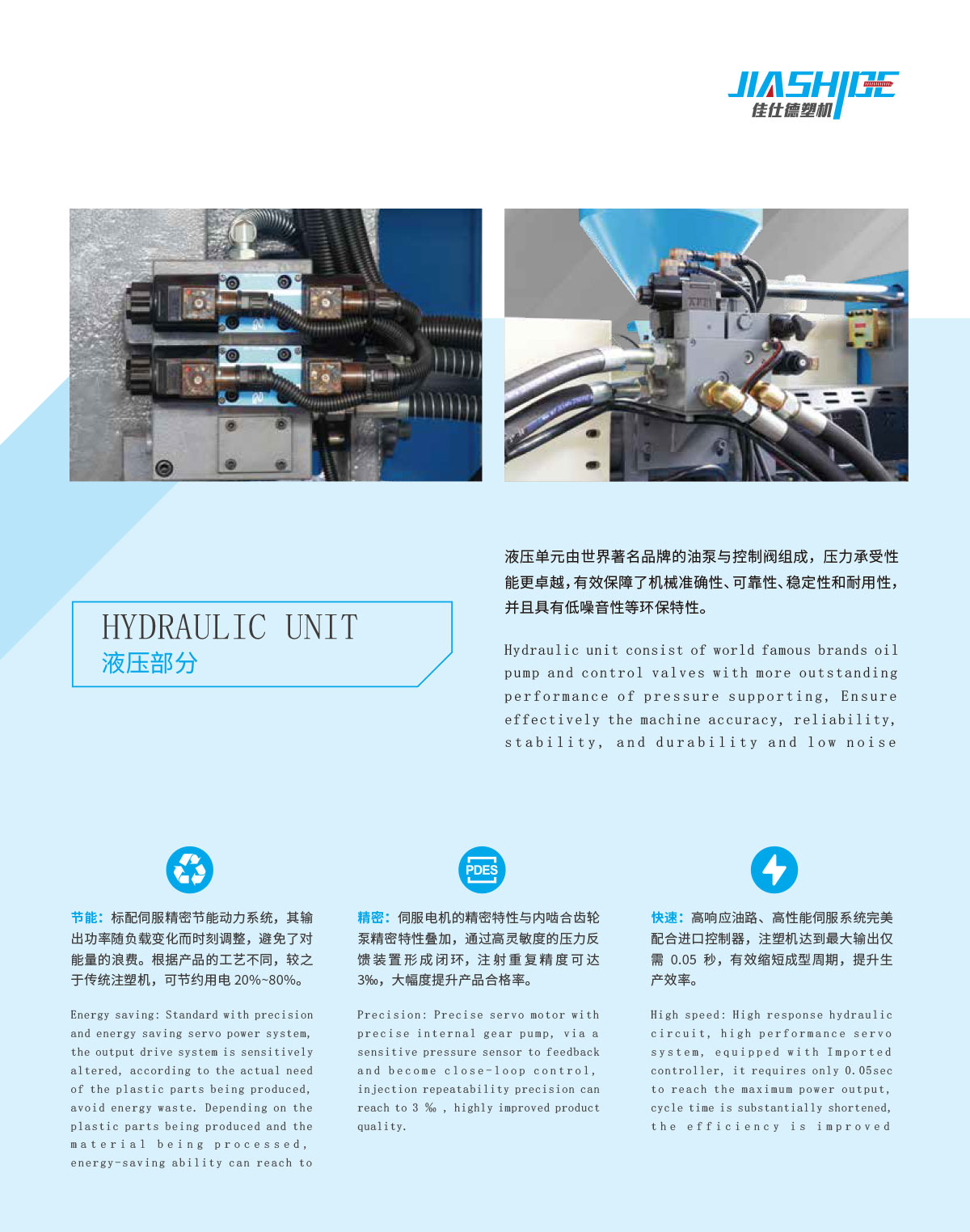

 HYDRAULIC SYSTEM液压系统



液压单元由世界著名品牌的油泵与控制阀组成,压力承受性能更卓越,有效保障了机械准确性、可靠性、稳定性和耐用性,并且具有低噪音性等环保特性。


 特点 FEATURES


节能 : 标配伺服精密节能动力系统,其输出功率随负载变化而时刻调整,避免了对能量的浪费。根据产品的工艺不同,较之于传统注塑机,可节约用电 20%~80%。
精密 : 伺服电机的精密特性与内啮合齿轮泵精密特性叠加,通过高灵敏度的压力反馈装置形成闭环,注射重复精度可达 3‰,大幅度提升产品合格率。
快速 : 高响应油路、高性能伺服系统完美配合进口控制器,注塑机达到最大输出仅需 0.05 秒,有效缩短成型周期,提升生产效率。

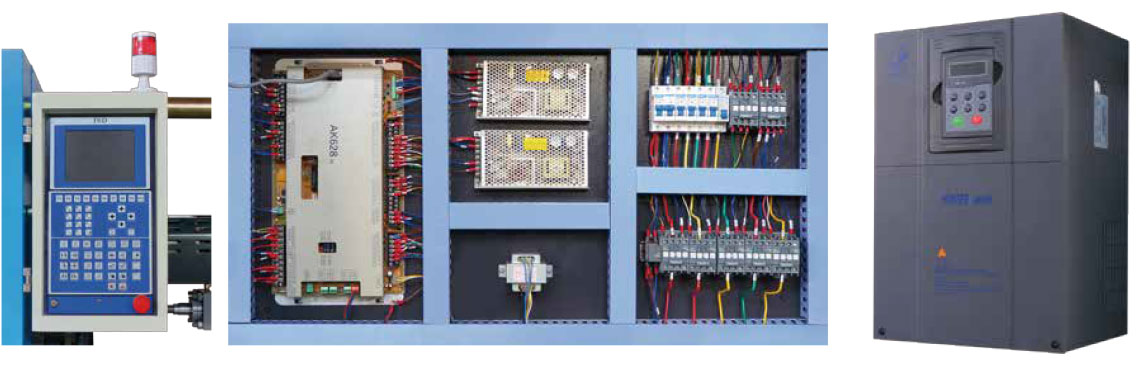

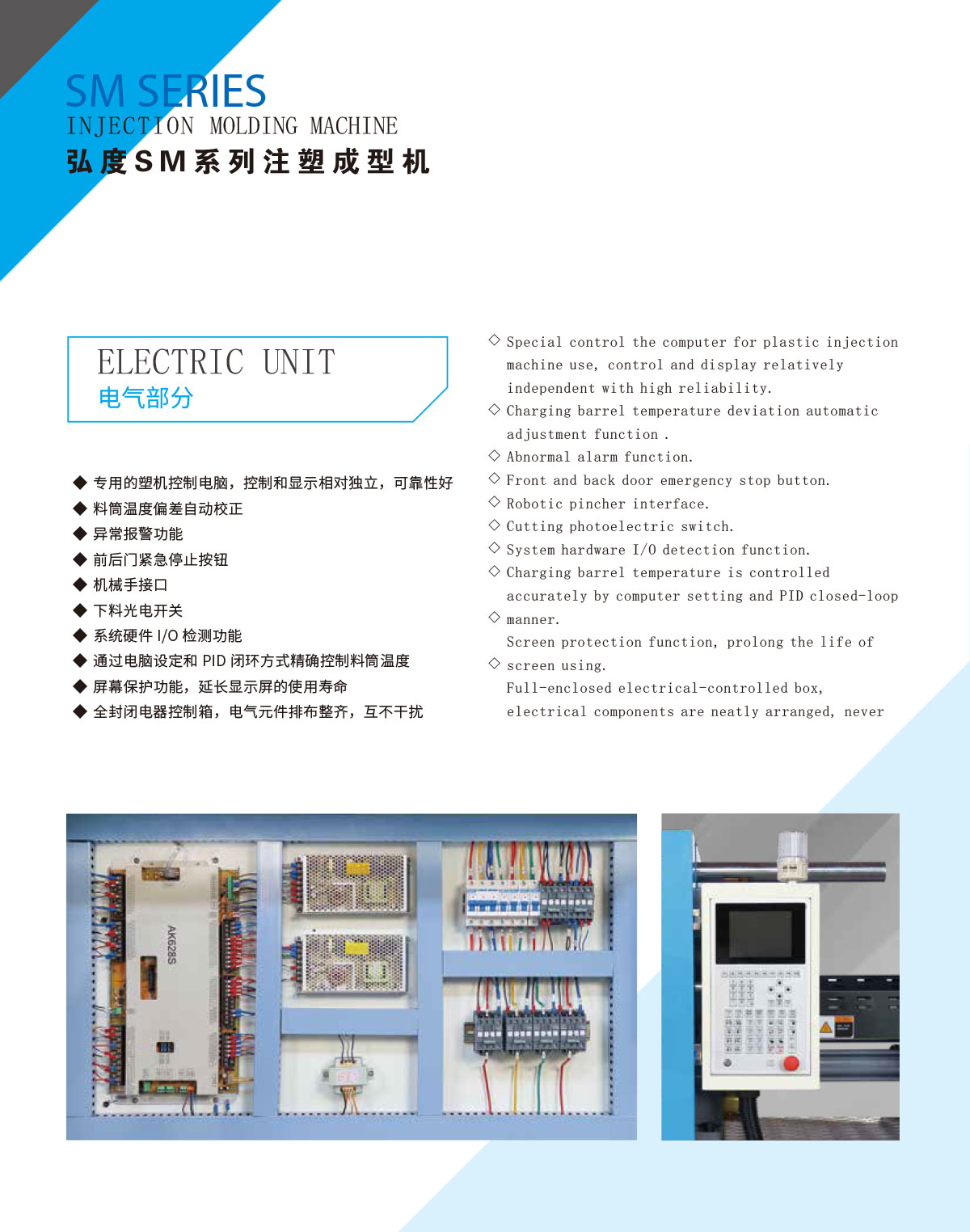

 ELECTRIC CONTROL SYSTEM电控系统



- 专用的塑机控制电脑,控制和显示相对独立,可靠性好。
- 工艺参数预设及存储功能。
- 参数资料保护功能。
- 料筒温度偏差自动校正。
- 异常报警功能。
- 前后门紧急停止按钮。

- 机械手接口。
- 下料光电开关。
- 系统硬件 I/O 检测功能。
- 通过电脑设定和 PID 闭环方式精确控制料筒温度。
- 屏幕保护功能,延长显示屏的使用寿命。
- 全封闭电器控制箱,电气元件排布整齐,互不干扰。
